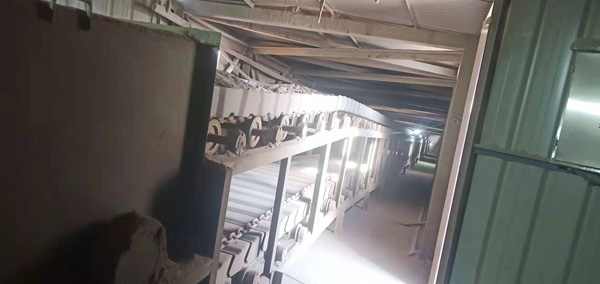

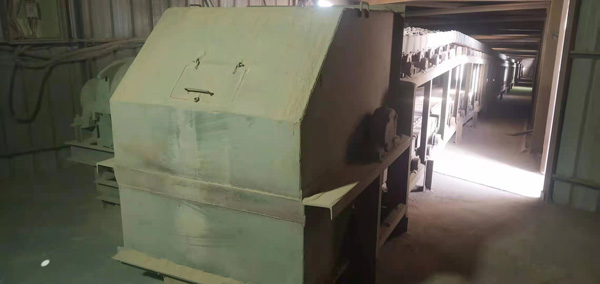

环链板式输送机（简称链板机）客户应用现场

环链板式输送机（简称链板机）客户应用现场

一、概述
　　HLS型环链板式输送机（简称链板机），是在B系列中型板式给料机基础上改进设计的。链板机的主动链轮与改向链轮之间，环绕两条Φ18环链，用链钩与L型输料槽联结，驱动装置将动力传动链轮，带动环链和输料槽运行，达到输送物料之目的。
　　链板机是九十年代水泥熟料最佳输送设备，也可用于输送其它散状、块粒状、块状物料、已广泛用于建材、治金、矿山等待业的物料输送。
　　链板机结构设计合理，使用性能好，运行阻力小，易损零件少，操作安全，维修方便，运行可靠，使用寿命长。链板机可水平或倾角<30°安装，倾斜安装时，配有棘轮逆止机构。链板机运行速度有2.77、3.03、3.37、3.64、4.05、4.59m/min。最佳运行速度为2.77、3.64m/min，输送量14m³/h—56m³/h。驱动装置由YTC齿轮减速电动机、柱销联轴器、JZQ减速机、驱动底座组成。分右装和左装两种，从机尾向输送方向看，驱动装置在右侧为右装，在左侧为左装。链轮采用组装式结构，由铸钢链轮圈与链轮芯用螺栓联结组合，耐磨性能强，便于拆卸安装。主动链轮采用窝眼链轮圈，防止环链运行中滑动。
　　链板机由头部机架、头部护罩、主动链轮组、输料装置、中部机架、尾部机架、改向链轮组，下托轮组、上托轮组和驱动装置组成。
　　二、技术参数：

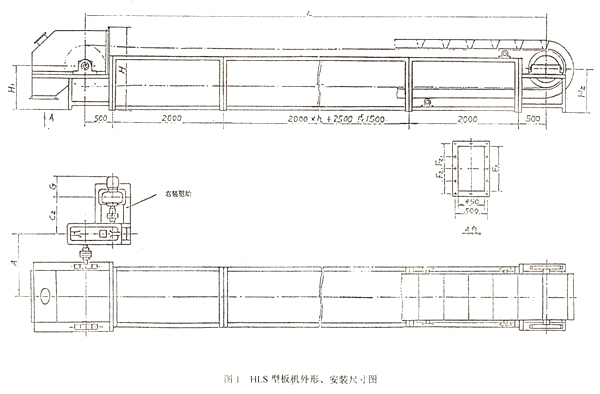

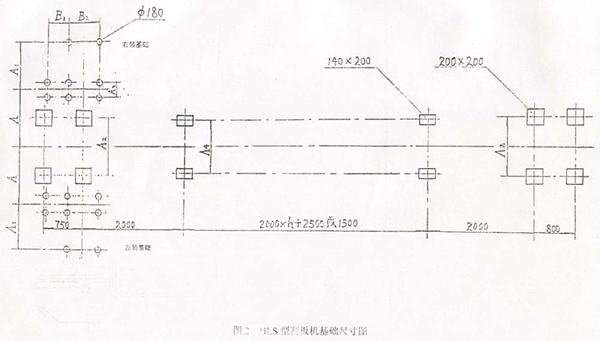

　　本厂生产的HLS型环链板式输送机有500、650、800、1000共四种规格，产品规格以输料槽宽度表示，长度从3m开始，每增0.5m为一标准长度，也可制造非标准长度。输送量参数见表1，技术性能参数见表2，外形尺寸见图1、表3，基础尺寸见图2、表3。
　　订货代号：
　　HLS500—2.77—2.8右—18.5
　　代号注解：
　　H：环链的第一个拼音字母 L：输料槽承载板为波浪形
　　S：输送机的第一个拼音字母 500：输料槽宽度（mm）
　　2.77：运行速度（m/min） 2.8右：减速电动机功率（kw）、右装
　　18.5：主动、改向链轮轴距（m）

输送量技术参数

技术性能参数

外形及基础尺寸
