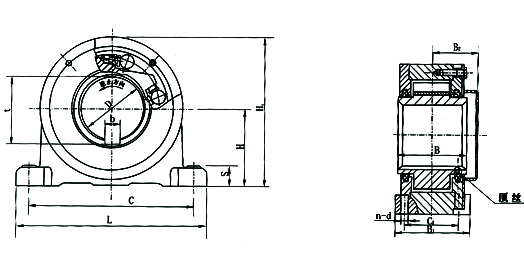

DTII N 1 型滚柱逆止器的基本尺寸、参数和线型图：
| 规格 | 最大逆止力矩 KN.M | D | B | B 1 | B 2 | C | L | C 1 | H | H 1 | S | b | t | n-d | 重量 kg | 配用减速器型号 |
| DTIIN1-9 | 6.9 | 90 | 140 | 140 | 175 | 400 | 450 | 90 | 160 | 310 | 48 | 25 | 95.4 | 4-Φ21 | 92.8 | DCY200 |
| DTIIN1-10 | 100 | 28 | 106.4 | 91.2 | DCY224 | |||||||||||
| DTIIN1-11 | 110 | 116.4 | 89.4 | DCY250 DBY250 | ||||||||||||
| DTIIN1-12 | 13.9 | 120 | 170 | 170 | 160 | 430 | 480 | 120 | 175 | 340 | 32 | 127.4 | 123.0 | DCY280 DBY280 | ||
| DTIIN1-14 | 23.3 | 140 | 230 | 230 | 220 | 510 | 580 | 170 | 215 | 420 | 53 | 36 | 148.4 | 4-Φ26 | 192.0 | DCY315 DBY315 |
