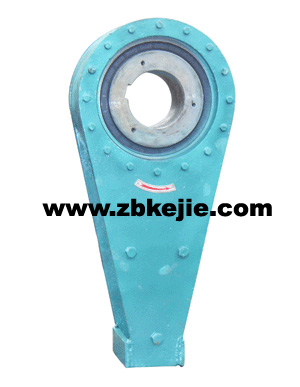

NJ(NYD)型逆止器

时间：2021-05-27 11:52:56 点击：次

二、NJ(NYD)型接触式异形块逆止器

1、适用范围及用途
NJ(NYD)型逆止器是一种适用于低速轴的接触式防逆转装置。它与普通逆止器(滚柱逆止器、棘轮、带闸)相比，在传送相同逆止力矩情况下，具有重量轻、结构紧凑、传力可靠、解脱容易、安装方便、安装精度要求不高等优点。它的综合机械性能明显优越于其它普通逆止器装置，是提升运输设备上首选的安全保护装置，一般适用于提升带式输送机、斗式提升机、刮板输送机及其它有逆止要求的设备。
2、工作大原理
NJ(NYD)型逆止器是若干异形块按一定规律排在内圈之间，当内圈正向旋转时，异形块与内、外圈轻轻接触，当内圈反向旋转时，异形块在弹簧力的作用下，将内、外圈楔紧，从而承揽逆止力矩。

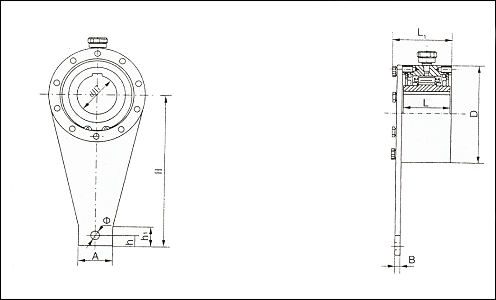

(NYD)65-NJ(NYD)200单侧扭矩支架

型号(NYD)	额定逆止矩Te N.m	孔径范围 d mm	内圈最高转速r/min	空转阻力矩N.m	结构尺寸									最大重量Kg
型号(NYD)	额定逆止矩Te N.m	孔径范围 d mm	内圈最高转速r/min	空转阻力矩N.m	A	B	D	H	h1	h	Φ	L	L1	最大重量Kg
NJ(NYD)65	1600	50-65	150	4	50	6	160	226	30	16	13.5	85	106	13.5
NJ(NYD)75	2500	60-75		5	65	6	170	269	35	19	16.5	85	106	16.1
NJ(NYD)85	6000	70-85		8	95	9	210	329	45	29	20.5	110	135	29.2
NJ(NYD)95	8000	80-95		10	105	9	230	382	55	32	20.5	110	138	37.2
NJ(NYD)110	11000	90-110		15	110	12	270	425	60	40	26	110	141	46.1
NJ(NYD)130	16000	100-130	100	20	120	12	320	506	65	36	26	130	161	82.8
NJ(NYD)160	25000	120-160		35	120	20	360	612	65	32	31	140	183	125
NJ(NYD)200	38000	160-200		45	130	20	430	623	70	43	41	160	207	180

NJ(NYD)型逆止器选用说明
NJ(NYD)逆止器安装在减速机的低速轴轴伸上。逆止器的选用与其安装轴所需的逆止力矩、轴伸的转速及尺寸有关。

NJ(NYD)220-450

型号(NYD)	额定逆止力矩Te N.m	孔径范围d mm	内圈最高转速r/min	空转阻力矩N.m	结构尺寸							最大重量Kg
型号(NYD)	额定逆止力矩Te N.m	孔径范围d mm	内圈最高转速r/min	空转阻力矩N.m	A	B	D	H	h	L	L1	最大重量Kg
NJ(NYD)220	50000	160-220	80	75	238	259	500	820	80	230	303	351
NJNJ(NYD)250	90000	180-250	50	95	288	323	6000	1000	100	290	367	675
NJ(NYD)270	125000	200-270		100	298	323	650	1100	110	290	367	737
NJ(NYD)300	180000	230-300		110	356	335	780	1300	135	290	392	1123
NJ(NYD)320	270000	250-320		140	386	345	850	1500	135	320	412	1425
NJ(NYD)350	320000	250-350		160	414	360	930	1600	135	360	426	1955
NJ(NYD)420	520000	320-420		220	474	484	1030	1800	165	450	550	2930
NJ(NYD)450	700000	350-450		250	526	494	1090	2000	165	480	574	3380
